应用 Application:
主要使用在有横向位移配管上，位移方向与管道配管方向垂直。在伸缩时可以产生曲折，产品本身可以吸收配管产生的推力，作用于固定支架的力变小，可以提高建筑物的安全性，简化了固定支架的构造，可以大幅减少工程费用。

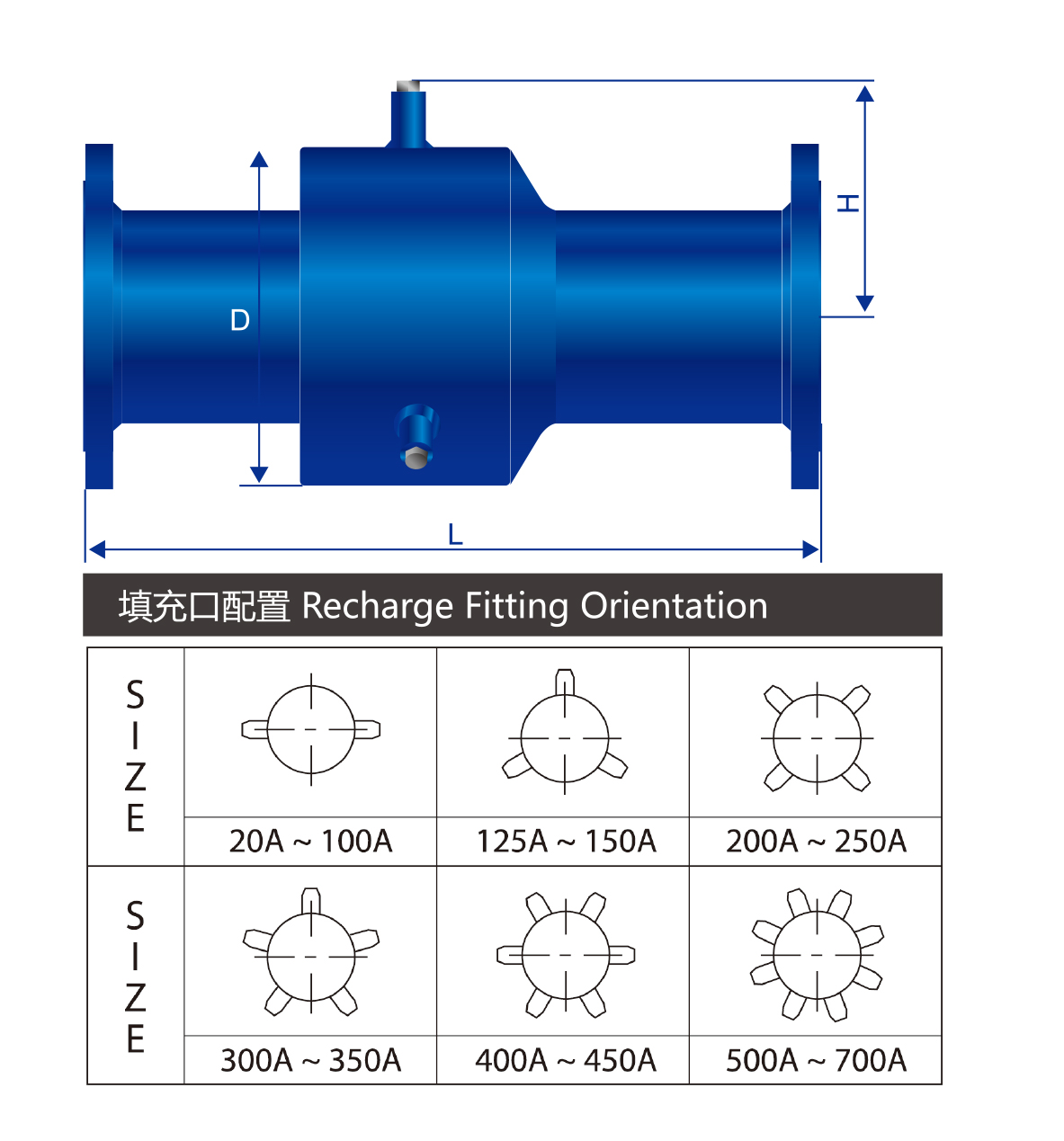

结构 Construction:
产品规格表 Specification:
口径 Nominal Bore (mm) | 总长 OAL (mm) | H (mm) | D (mm) | θ° |
| 20 | 182 | 136 | 100 | 30 |
| 25 | 182 | 136 | 100 | 30 |
| 32 | 182 | 136 | 100 | 30 |
| 40 | 182 | 136 | 100 | 30 |
| 50 | 198 | 142 | 115 | 30 |
| 65 | 198 | 142 | 115 | 30 |
| 80 | 243 | 158 | 147 | 15 |
| 100 | 258 | 171 | 170 | 15 |
| 125 | 314 | 196 | 220 | 15 |
| 150 | 364 | 212 | 255 | 15 |
| 200 | 400 | 238 | 305 | 15 |
| 250 | 419 | 263 | 355 | 15 |
| 300 | 443 | 289 | 407 | 15 |
| 350 | 468 | 315 | 459 | 15 |
1. 法兰标准：JIS/ ANSI/ DIN/ B.S./ JB等标准制作。
