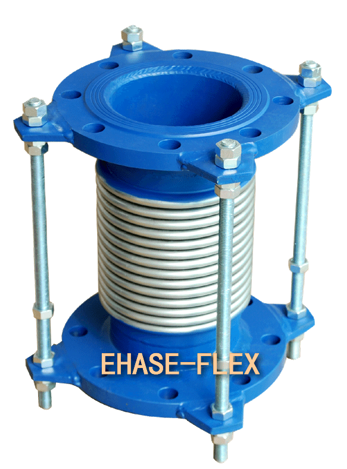

不锈钢轴向伸缩接头EH-150SG/400SG 安装指南

l  功能与用途：吸收管线热膨胀及遇冷收缩，发挥极大的功效。

l  工作原理：通过bellows的拉伸或收缩来吸收管路的轴向位移。

l  不锈钢轴向伸缩接头之优点如下：

1．特殊设计之BELLOWS

 伸缩囊(bellows)为OMEGA型，可消除应力局部集中缺点，使用寿命大幅提高。

2．采用多层钢板制作，弹性系数小，使用寿命长。

10kg压力级别， DN300以上管体采用3层以上波纹管制作，

16kg压力级别以上 DN50---DN300 以上管体皆使用2层，DN300—DN600 3层or4层。

3．OMEGA型密波波纹管，单波伸缩量小、则使用寿命越长。

4．设置导流筒，能防止泥沙及坚硬物体进入bellow波谷，避免工作时损伤波纹管，同时避免扰流现象。

5．附限位拉杆：为延长伸缩接头的使用寿命，使伸缩量不超过限度，造成不必要的损坏，防止配管失败时过度伸缩损伤波纹管。

6．蒸汽管路伸缩接材质选用 耐腐蚀材料，SUS316 SUS316L，热媒油 选用耐高温材料SUS321。

l  安装步骤

1．安装前，伸缩接头限位拉杆上的螺母锁紧以固定中心线及长度。

2．清洁伸缩接头和连接法兰的法兰面。

3．确认管线与伸缩接头的流向一致，套穿垫片后移于安装位置。

4．确认伸缩接头的两个法兰面之间的距离为设定长度。

5．将伸缩接头的法兰和管线的固定法兰端连接好。

6．用螺母来限位，将伸缩接头进水口端螺丝分别锁紧如图所示，出水口端法兰左侧两个螺丝拧到如图所示离吊耳40mm，然后锁紧，出水口端法兰右侧两个螺丝拧到如图所示离吊耳10mm，然后锁紧，安装完毕如图1所示。

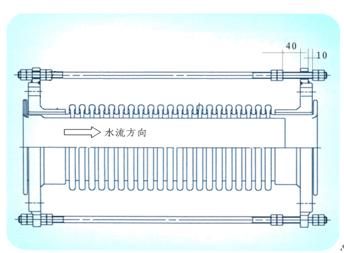

图1：轴向伸缩接头安装图

      支架的设立

      轴向伸缩接头正常工作的前提是正确的的设置了支架。

管道支架对管道线起着承托和限制管线位移作用，支架分为固定支架、导向支架和托架，对膨胀节影响大的主要是固定支架和导向支架。

轴向伸缩接头固定支架的设立：

固定支架的作用是将管段分段，设置固定点，保证波纹管膨胀节在两个固定支架之间管段内正常工作。固定支架又分为主固定支架和次固定支架。

（1）主固定支架承受管线内压力产生的盲板推力

在管线的盲端、拐弯、变径、支管进出口及装有截止阀、减压阀处都设置主固定支架。主固定支架主要承受以下几个作用力：

      主固定支架主要承受上述三个作用力影响，靠近膨胀节端主固定支架承受膨胀节内压产生的盲板推力和膨胀节位移时产生的刚度反力，既：F=Fp+Fk

而另一端主固定支架还要承受管道伸缩时与导向支架和滑动托架产生的摩擦反力，即：F=Fp+Fk+Ff

       (2)次固定支架不承受管线内压力产生的盲板推力。只承受膨胀节位移产生的刚度反力和管道伸缩时与导向支架和滑动托架产生的摩擦反力。靠近膨胀节端次固定支架只承受膨胀节位移时产生的摩擦反力，即：F=Fk

       而另一端次固定支架还要承受管道伸缩时与导向支架和滑动托架产生的摩擦反力，即F=Fk+Ff

作用于固定支架的合力应为说有与之相连和管线产生的作用力的向量和。一般情况下次固定支架两端承受力很小且相差很小，但考虑管线升温时力的不均衡，可按受力较大一端来计算设计。

 导向支架：

       导向支架是用来保证管线按一定方向位移，限制其他方向位移，以保证膨胀节安全使用。导向支架还分为只允许管线沿一个方向（轴向）运动的直线导向支架和允许管线在一个平面内移动和转动的平面导向支架。

       轴向膨胀节一般采用直线导向支架，导向支架设置原则：膨胀节一端靠近固定支架，距固定支架的距离L1≤4DN，DN为管道公称直径，膨胀节另一端应设直线导向支架，第一个导向支架的距离L1≤4DN，第二个导向支架距第一个导向指甲距离L2≤14DN，其他导向支架最大距离为Lmax

                   附图2 轴向型膨胀节的支架设置

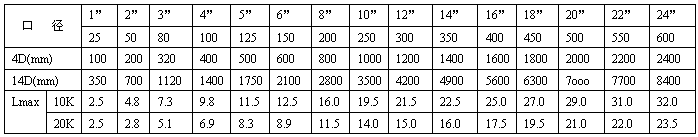

意盛通力标准品之伸缩接头，Lmax可由下表查得

查表法

      计算式：

                  L=中间滑架最大空间距离。

                  E=管路材质之杨氏系数

                  I=管路惰性力矩

                  P=设计压力

                  a=伸缩囊有效面积

                  f=伸缩囊每山之初期弹性系数

                  ex=伸缩囊每山平均轴向位移量

                  Note :当伸缩囊成压缩状态，f.ex值采正数计算；当伸缩囊是拉伸时，f.ex值采负数
